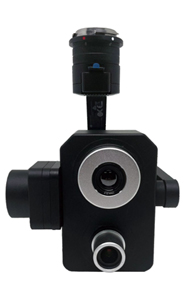

JC-D640无人机载双光红外热像仪是用于小型无人机平台挂载的高性能红外、可见光双光高清测量系统，系统集成了一个高性能红外热成像仪和一台高清可见光相机，可以让使用人员轻松捕捉飞行中的640x 512像素红外热图及3840x2160像素的可见光图像。JC-D640无人机载双光红外热像仪可实时获取地理位置信息信号。

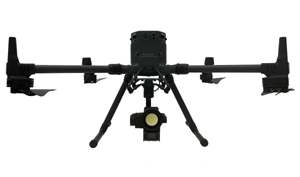

JC-D640无人机载双光红外热像仪整机重量轻，搭配专用三轴稳定云台，支持多种飞行平台。可选择大疆 X-Port云台版，与大疆M300 RTK、M350 RTK等无人机无缝对接。
集成640x 512像素分辨率红外探测器及3840x2160像素可见光相机
双光图像同屏画中画显示技术
可接入GPS数据（外置GPS或人机GPS）
HDMI及AV视频输出接口，四路PWM控制接口
获取14Bit RAW或TIFF序列（含温度信息）
专业红外软件图像分析，支持图像拼接
大疆 X-Port云台等多种飞行平台
多种焦距红外镜头可选
性能参数
| |
型号名称 |
JC-D640无人机载双光红外热像仪 |
红外参数 |
红外探测器 |
非制冷氧化钒探测器 |
波长范围 |
7.5-13.5 μm |
热灵敏度 |
≤50 mk（制冷探测器可达22mk） |
可选分辨率 |
640×512 |
可选镜头 |
13 mm: 45° x 37° |
19 mm: 32° x 26° |
55 mm: 8° x 6.4° |
输出帧频 |
30 Hz |
可见光参数 |
分辨率 |
3840x2160像素 |
|
视场角 |
72.6° x 57.1° |
测温 |
测温范围 |
-20°C至+150°C/-20°C至+550°C |
|
测温精度 |
±2℃或读数的±2% |
|
显示模式与控制 |
显示模式 |
仅显示红外、仅可见光、画中画 |
调色板、模式切换、存储控制 |
PWM信号控制 |
图像存储格式 |
可见光图片：jpeg , 可见光视频：H.264 红外数字图像：RAW或TIFF序列 |
GPS信息接入 |
GPS卫星定位 |
是（外接GPS或无人机GPS） |
接口 |
TF存储口 |
#1 路：记录红外热成像与可见光相机的图像或视频#2 路：记录14bit红外热成像数字序列温度信息图像 |
12-Pin附件接口 |
电源输入、模拟视频输出、PWM、TTL串口 |
遥控控制 |
PWM（4通道） |
视频输出 |
HDMI输出（1080P）和模拟视频NTSC / PAL制或X-Port接口 |
视频输出 |
1/4”-20 UNC 三脚架接口 (底面)，或通过X-Port云台安装于M300 RTK |
电源 |
输入电压 |
9- 14VDC |
功耗（平均值） |
10W |
环境 |
操作温度范围 |
-20°C 至 +50°C |
储存温度范围 |
-25°C 至 +60°C |
|
|
|
