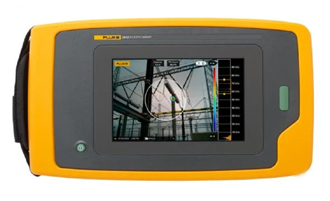

Fluke ii910 超声波局放成像仪

　　
　　局部放电是电力设备的绝缘介质在足够强的电场作用下局部范围内发生的放电，每一次局部放电对绝缘介质都会有一些影响，使绝缘强度下降。造成高压电力设备绝缘损坏，甚至会造成人安全隐患。因此电力设备检修人员需要对运行中的高压电气设备做局部放电检测，发现问题点后应及时将设备退出运行，进行检修或更换。高压电气设备发生局部放电时，会产生超声波能量，这些能量通过空气传递至超声波局放成像仪的声压传感器阵列，从图像上即可快速对局部放电部位进行排查，并可将局部放电的问题点以 JEPG 照片或 MP4 视频格式进行保存。
　　Fluke ii910超声波局放成像仪是一种直观、易用的工具，它可以辨识局部放电的声频，利用超声波通过麦克风阵列时出现的时间延迟来辨别产生局放问题的方向，从而确定局放位置。
　　Fluke ii910超声波局放成像仪2-100kHz的频率范围，具有更出色的高频功能允许及早进行检测，以帮助团队尽早做出维护计划。通过技术-在可见光图像上以彩色显示声像图，可视化问题点的位置。借助麦克风阵列，可以轻松地扫描较大范围的区域，甚至可以从远处捕获问题点。

　　性能参数

传感器
麦克风数量	64 个 MEMS 数字麦克风
频带	2 kHz 至 100 kHz
工作距离范围	0.5 至 > 120 米（1.6 至 > 393 英尺）
视场	63 ° ± 5 °
最小帧频	25 FPS
内置数码相机（可见光）
视场角 (FOV)	63 ° ± 5 °
对焦	固定透镜
缩放	3 x 数码变焦
显示屏
尺寸	7" LCD，带背光，阳光下清晰可读
分辨率	1280 x 800（1,024,000 像素）
触摸屏	电容式
声像图	是
资产 ID	基于资产 ID 标识的 QR 码
照片说明	多达 4 张照片说明供参考
信号源	显示单张或多张信号源
曲线图	预设捕获配置文件
图像存储
存储容量	20 GB
图像格式	可见光图像与 .JPG 或 .PNG 的混合图像
视频格式	可见光视频与 .MP4 的混合视频
视频时长	最长 5 分钟
数字导出	通过 USB-C 进行数据传输
电池
电池（可现场更换、可充电）	可充电锂离子电池
电池续航时间	6 小时（产品含备用电池）
电池充电时间	3 小时
电池充电系统	外置充电器
一般技术指标
标准调色板	3 种: 灰度、铁红色、蓝红色
工作温度	0 °C 至 40 °C（32 °F 至 104 °F）
存放温度	-20 °C 至 70 °C（-4 °F 至 158 °F），不含电池
相对湿度	10% 至 95% 无冷凝
尺寸（高 x 宽 x 长）	186 mm x 322 mm x 68 mm（7.3 英寸 x 12.7 英寸 x 2.7 英寸）
重量（含电池）	2.15 kg (4.74 lbs)
