INNOVA 1309 多点采样仪在12个地点采样，并输送到1412光声谱气体监测仪中。支持1412，1314，3434系列监测仪
INNOVA 1309 多点采样仪主要特征:
.通过IEEE488/IEC 625-1端口，由电脑实现全面的远程操作。
.12 个样气输入通道
.6个温度探头输入
.自检功能
.AISI-316 不锈钢制成的气路系统以及PTFE管路小量气体的吸附
1309多点采样仪拓展了INNOVA气体检测仪的区域检测能力。INNOVA 1309 多点采样仪是一个12通道的多点器，用于将气体从 12个不同的地点采集起来并输送到气体检测仪中。除此之外， 1309还可以多连接 6个温度探头，以便于提供在这些特定的采样点的环境信息。
采样系统在电脑中设置和远程控制，同时电脑也与从 1309种接收检测样品的气体检测仪相连。电脑和检测仪之间的通讯是通过IEEE 488/IEC625-1段口完成的。
INNOVA 1309 多点采样仪功能介绍
采样系统
1309的气路系统如图 1所示。采样系统是由AISI-316不锈钢和PTFE (聚氟乙烯)管道（用于小量化管路对气体样品的吸附）组成的。系统有 12个输入通道，每个通道都带有各自的电磁阀。 1309的面板上，每个输入通道都有一个用于安装采样管的接口，把每个通道和相应的采样点连接起来。 12个输入通道汇集于一个，有一个三通的阀门控制将气样逐一送入气体检测仪分析，或者通过外置的泵，把废气经由 1309背面的出口排出。
1309采样系统可以有效的工作，以大约每秒钟4米的速度把气样从采样点采集进来。当然，采样的速度还取决于泵的种类、采样管的直径和连接在 1309上的采样管的长度。每个采样管的末端都连着一个空气过滤器以保证气样中不含颗粒物。
温度测量
用于补充采样点的环境信息， 1309还配备了 6个温度探头接口，可以使用空气温度探头，MM0034,表面温度探头MM0035和操作温度探头MM0060。MM0034和MM0035探头可以放置在离1309远100m的地点，而MM0060远可以在离采样器50m的地方运行。这些探头的测量范围和精度在其各自的产品介绍中可以找到。
压力测量
1309包含一个压力探头用于测量采样器周围的大气压力。
可靠性
可靠性是由硬件和软件的双重自检功能来保证的。 1309的运行状态可以随时读取。
1309的控制
1309是通过IEEE/IEC端口有电脑完全远程控制的。也可以通过气体检测仪控制。控制电脑是通过RS-232端口与气体检测仪通讯的，然后信息在经由IEEE/IEC端口传输到 1309中。
命令和信息要求都是通过端口传输到 1309种实现采样系统的控制和数据的读取。
系统使用
1309配合气体检测仪和控制软件便组成了一个可执行多种检测功能的系统。 1309使得在许多不同的情况和环境下，不改变系统的组成，执行多点检测的任务变得可能。

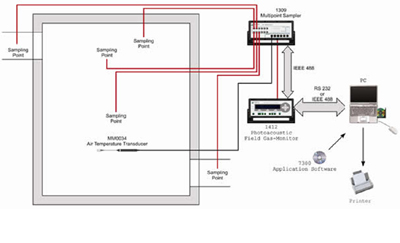

一个由多点采样器和气体检测仪组成的系统如图 2所示。在这样的一个系统中，采样系统从房间中采集返回气体的样品，输送到 1412中去分析。当 1412进行一次分析时， 1309就从房间中采集了下一个用于分析的气样。
Lumasoft 7860气体检测应用软件可以对这样一个系统进行全面的配置和控制。应用软件可以控制两台 1309和一台 1412。
|
